揚州市一諾節(jié)能科技有限公司
聯(lián)系人：馬先生
手機：18136607888
地址：江蘇揚州寶應(yīng)縣涇河鎮(zhèn)白龍南路
聯(lián)系我們 CONTACT US
行業(yè)新聞
模塑聚苯板廠家淺談EPS板的功能特性
2020-12-04
點擊數(shù)：889

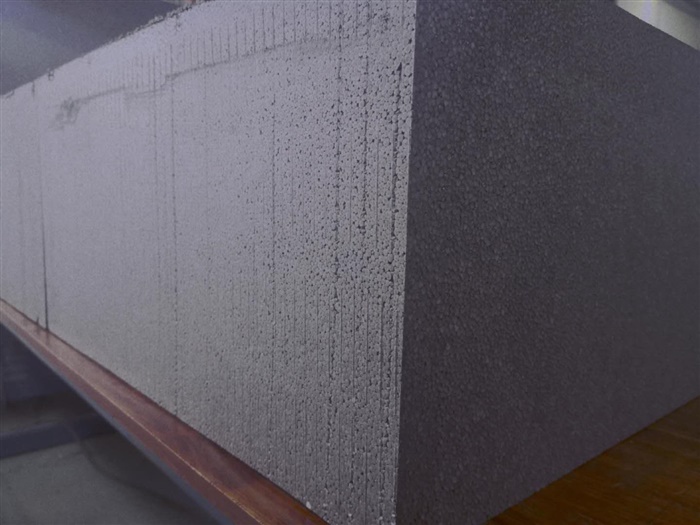

模塑聚苯板（EPS）板具有很不錯的耐久性，不過當EPS板直接暴露在室外氣候情況下，表面比較容易受到損壞，所以，模塑聚苯板廠家也是要提醒大家注意對于EPS的及時掩蓋
模塑聚苯板（EPS）板具有很不錯的耐久性，不過當EPS板直接暴露在室外氣候情況下，表面比較容易受到損壞，所以，模塑聚苯板廠家也是要提醒大家注意對于EPS的及時掩蓋，這樣才會有效防止其縮短變形。接下來，我們具體分析下EPS板的功能特性。
（1）抗老化性
老化實驗：日本W(wǎng)EL-6X-HCE型老化實驗機，氙燈功率6KW，每小時降雨12min，加熱48min，溫度55℃，相對濕度95%?？钍?外表暴露，款式2外表掩蓋一層牛皮紙。實驗500h后，款式1外表凹凸不平，凹陷深度約1mm。試樣2外表無任何改變。
室外天然暴露實驗：EPS板外表暴露放置室外，1個月后，外表開端粉化，內(nèi)部結(jié)構(gòu)沒有改變。
A，南京某小區(qū)，朝南外墻，2004年用EPS做的外墻外保溫，涂料飾面，10年后取樣，EPS板材的多空結(jié)構(gòu)、密度、力學(xué)功能、導(dǎo)熱系數(shù)無任何改變。
B，國內(nèi)某鐵路冷藏車用EPS做保溫，運用8~10年后拆除，放置露天日曬風(fēng)吹雨淋，只是外表粉化，切開后，與新產(chǎn)品無異。經(jīng)檢測，密度、導(dǎo)熱系數(shù)均無改變[導(dǎo)熱系數(shù)為0.035W/（m?k）]。車廂底部EPS板材，因長時間受鹽水浸泡，密度為103.8kg/m3，導(dǎo)熱系數(shù)為0.0386W/（m?k）。在70℃下烘12d，密度降為30.5kg/m3，折斷后調(diào)查，EPS外表被鹽水浸泡成黃色，將顆粒切開后調(diào)查，內(nèi)部仍完好。
EPS板的尺度改變分為熱效應(yīng)和后縮短兩種改變。溫度改變引起的形變是可逆的。模塑聚苯板廠家說到EPS板加熱成型后會發(fā)生縮短，不同的質(zhì)料、不同的加工條件出產(chǎn)的EPS板材的后縮短量是不一樣的的。這種后縮短率期初較快，以后逐步變慢，直至恒定（不再縮短）。
EPS板材在70℃下的尺度改變率一般在0.07%~0.038%左右，超過100℃，會大幅度縮短，因此，主張長時間運用溫度應(yīng)在80~-180℃。
EPS板在23℃的水中浸泡96h的吸水率（體積分數(shù)）一般在0.51%~0.74之間，水蒸氣滲透系數(shù)≤4.5%[ng/(Pa?m?s)]，一般來說，EPS板材用于外墻外保溫、屋面保溫時，不會發(fā)生顯著的受潮問題。
蘇公網(wǎng)安備32102302010494號
