對(duì)于EPS泡沫板的陳化時(shí)間來(lái)說(shuō)，很多的廠家都是知道是需要陳化的，對(duì)于陳化時(shí)間，可能知道的并不具體，對(duì)于EPS泡沫板來(lái)說(shuō)，也是肯定需要陳化的 接下來(lái)，模塑聚苯板廠家就詳細(xì)的和大家分析下吧。

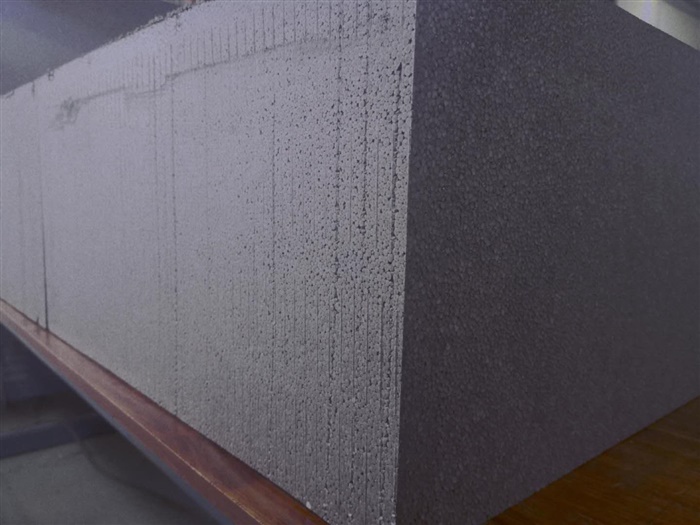

         從板機(jī)出來(lái)后EPS板制品表面潮濕，且內(nèi)部的中心溫度約在90～105℃，同時(shí)制品內(nèi)部也含有少量加熱時(shí)產(chǎn)生10％～15％的水蒸氣凝結(jié)水，此時(shí)必須對(duì)制品進(jìn)行干燥處理后才能確保制品質(zhì)量。如將脫模的模塑EPS板即刻放在低溫則會(huì)產(chǎn)生制品收縮、變形，為防止收縮或變形，達(dá)到干燥內(nèi)部水分目的，模塑聚苯板廠家建議應(yīng)將膨脹泡沫制品放置在60℃的溫室內(nèi)，保持不低于5d陳化時(shí)間，或者在自然條件下保持42d的陳化、晾曬時(shí)間。也可在60℃的溫室內(nèi)適當(dāng)短時(shí)存放后，再在自然條件下短時(shí)存放的兩結(jié)和的陳化方法，以便在相對(duì)短時(shí)間陳化能逐步排除水分和達(dá)到穩(wěn)定產(chǎn)品目的。

         模塑EPS制品在生產(chǎn)兩天后才能達(dá)到它的承載能力。剛出模時(shí)對(duì)壓力很敏感，主要泡孔中蒸汽和殘留的發(fā)泡劑的冷凝會(huì)導(dǎo)致部分真空，當(dāng)泡孑L吸入空氣后才能達(dá)到壓力平衡。

         通過(guò)放置一定時(shí)問(wèn)后，使殘留微量的發(fā)泡劑散發(fā)，防止發(fā)泡劑的殘留而對(duì)泡沫有軟化作用。如模塑泡沫不經(jīng)足夠陳化時(shí)間切割板材時(shí)，甚至由于水分存在切割產(chǎn)生氣體膨脹，繼而會(huì)導(dǎo)致板材對(duì)角線出現(xiàn)較大偏差。

         泡沫主體反應(yīng)(或稱基本反應(yīng))完成后，經(jīng)過(guò)適當(dāng)陳(熟)化后，使熱固型膨脹泡沫或熱塑型制品的任何物理反應(yīng)和化學(xué)反應(yīng)都能結(jié)束，以便在使用時(shí)確保制品的技術(shù)性能穩(wěn)定、規(guī)格尺寸穩(wěn)定不變形，未經(jīng)足夠陳化時(shí)間而施工后會(huì)出現(xiàn)板材翹曲、膨脹或與飾面脫層、裂縫等不良現(xiàn)象發(fā)生。

         如果泡沫制品不經(jīng)過(guò)足夠陳(熟)化時(shí)間使用，模塑聚苯板廠家解釋到泡沫中有機(jī)類發(fā)泡劑不能與空氣置換而降低防火等級(jí)，如果將泡沫制品長(zhǎng)時(shí)間暴露在戶外高溫的環(huán)境下，如果是阻燃板，那么阻燃劑可能會(huì)逸出，從而降低防火效果。如果是其他產(chǎn)品，那么產(chǎn)品的重量將會(huì)下降，影響質(zhì)量。
